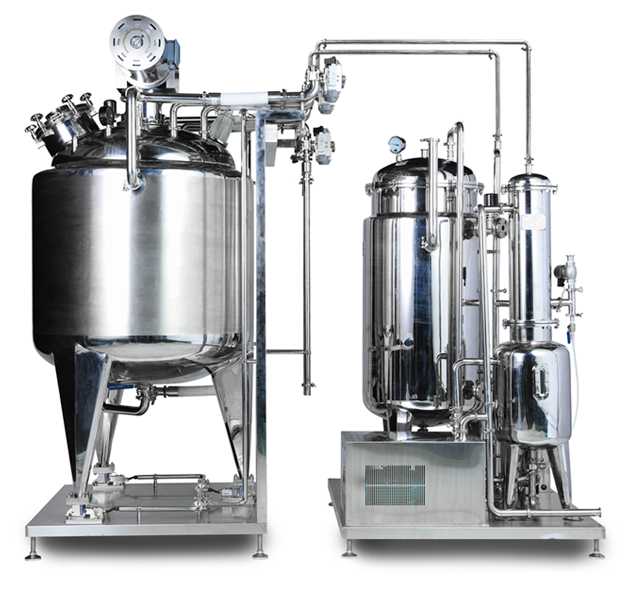

Do czego służy system topienia żelatyny w produkcji kapsułek żelowych?

Każdy udany softgel zaczyna się od surowej żelatyny w proszku. System topienia żelatyny stanowi podstawowy punkt wyjścia nowoczesnej produkcji kapsułek . Jeśli źle wykonasz ten początkowy krok, ucierpi cała partia produkcyjna. Jakość masy żelatynowej ma bezpośredni wpływ na skuteczność kapsułkowania. Określa integralność kapsułki i ogólną wydajność. Złe topienie prowadzi do mikropęcherzyków, nierównych wstęg i nieszczelnych kapsułek. Należy dokładnie zrównoważyć precyzję termiczną i możliwości odpowietrzania próżniowego. Należy także rozważyć integrację z dalszymi urządzeniami do przetwarzania softgelu . Właściwa integracja zapewnia ścisłą zgodność z cGMP. Minimalizuje także kosztowne odrzucenia partii. W tym obszernym przewodniku omawiamy podstawowe funkcje tych topielników. Dowiesz się o konstrukcjach zbiorników z płaszczem i mechanice mieszania. Omówimy także podstawowe kryteria oceny. Te spostrzeżenia pomogą Ci wybrać optymalną konfigurację dla potrzeb Twojego obiektu.

Kluczowe wyniki

• Podstawową rolą systemu topienia żelatyny jest uwodnienie, ogrzewanie, mieszanie i odpowietrzanie masy żelatynowej lub alternatyw pochodzenia roślinnego w celu uzyskania dokładnej lepkości.

• Zaawansowane systemy wykorzystują trójwarstwowe zbiorniki z płaszczem, specjalistyczne mieszadła i automatyczne odpowietrzanie próżniowe w celu wyeliminowania mikropęcherzyków.

• Wybór odpowiedniego systemu wymaga dopasowania pojemności zbiornika (np. 600L do 1000L) do ciągłej przepustowości maszyn do kapsułkowania.

• Sukces wdrożenia zależy w dużej mierze od możliwości sprzętu w zakresie czyszczenia na miejscu (CIP) oraz dokumentacji walidacyjnej IQ/OQ/PQ dostawcy.

Podstawowe funkcje w procesie produkcji kapsułek

Nawilżanie i obróbka termiczna

Surowy proszek żelatynowy wymaga przede wszystkim precyzyjnego nawodnienia. Do naczynia mieszającego wprowadzasz oczyszczoną wodę i plastyfikatory takie jak gliceryna czy sorbitol. System stosuje kontrolowane ogrzewanie, aby rozpocząć zmianę fazy. Zbiorniki z płaszczem wodnym delikatnie rozprowadzają ciepło po mieszaninie. Powoli topią składniki, nie powodując degradacji termicznej. Jeśli zbyt szybko zastosujesz ciepło, białka żelatyny ulegają denaturacji. Denaturacja niszczy elastyczność końcowej otoczki kapsułki. Najlepsze praktyki w zakresie obróbki termicznej obejmują:

• Wstępne podgrzanie oczyszczonej wody przed dodaniem żelatyny w proszku.

• Stałe monitorowanie gradientu temperatury wewnętrznej.

• Mieszać powoli podczas początkowej fazy hydratacji, aby zapobiec zbrylaniu.

Mieszanie i homogenizacja przy wysokim ścinaniu

Mieszadła odgrywają istotną rolę w tworzeniu jednolitej masy. Wiele jednostek komercyjnych wykorzystuje mieszalniki kotwiczne lub turbinowe. Zapewniają równomierny rozkład ciepła w całej objętości. Zapobiegają miejscowemu spalaniu wzdłuż wewnętrznych ścian zbiornika. Dokładna homogenizacja zapobiega niezmieszanym kieszeniom. Musisz uzyskać idealnie gładką płynną masę. Bez odpowiedniego mieszania w mieszaninie tworzą się twarde plamy. Te niespójności zakłócają późniejsze tworzenie się wstęgi w maszynie kapsułkującej. Operatorzy często spotykają się z odrzuconymi partiami, gdy mieszanie nie powoduje rozbicia trwałych grudek proszku.

Odpowietrzanie próżniowe

Mieszanie z natury powoduje zatrzymywanie powietrza wewnątrz płynnej matrycy. Usunięcie uwięzionego powietrza jest krytycznym etapem procesu. Zautomatyzowane systemy odpowietrzania próżniowego wyciągają te mikropęcherzyki z ciężkiej cieczy. Uwięzione powietrze powoduje poważne słabości strukturalne utwardzonej skorupy. Tworzy wady wizualne w postaci mętnych lub dziurawych kapsułek. Prowadzi to również do uszkodzeń uszczelnienia wzdłuż szwu kapsułki. Silny system próżniowy gwarantuje przejrzysty, solidny produkt końcowy. Typowe błędy podczas odpowietrzania obejmują:

• Zbyt szybkie wyciąganie próżni powoduje spienienie i zagotowanie masy.

• Stosowanie uszkodzonych uszczelek pomp próżniowych, które umożliwiają przedostawanie się powietrza z powrotem do zbiornika.

• Zatrzymanie cyklu odpowietrzania przed osiągnięciem optymalnego podciśnienia.

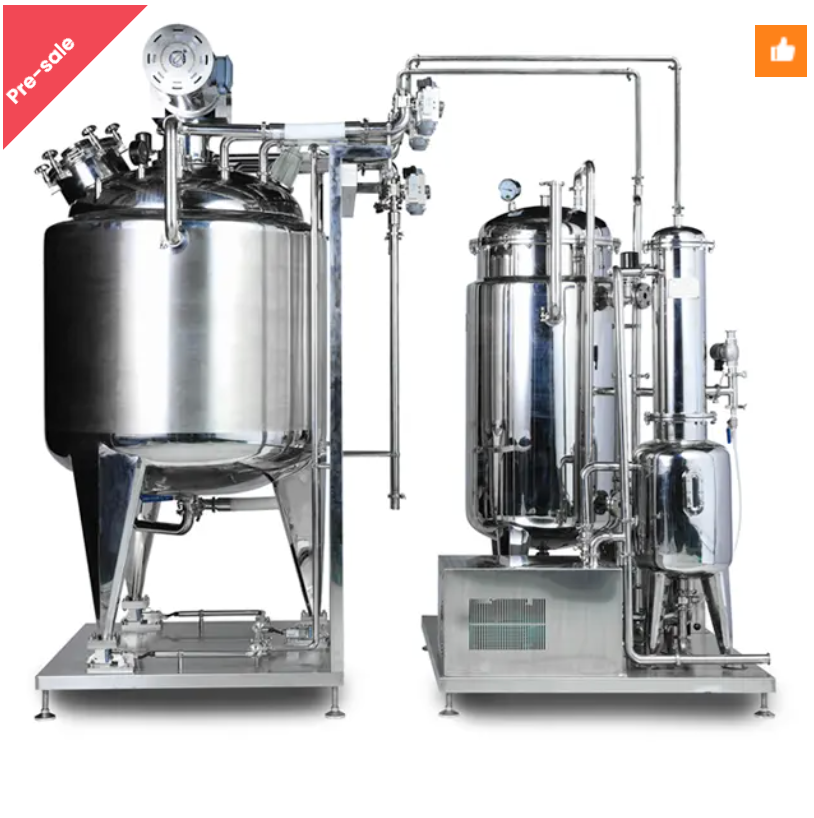

Anatomia przemysłowych urządzeń do topienia żelatyny

Trójwarstwowa konstrukcja zbiornika z płaszczem

Nowoczesne urządzenia do topienia żelatyny opierają się na wysoce wyrafinowanej konstrukcji zbiorników. Rdzeń maszyny stanowi trójwarstwowy zbiornik z płaszczem. Wewnętrzna warstwa kontaktowa składa się z polerowanej stali nierdzewnej 316L. Zapobiega przyleganiu lepkiego materiału. W środkowym płaszczu grzewczo-chłodzącym krąży gorąca woda lub olej termiczny. Precyzyjnie reguluje temperaturę wewnętrzną na dużej powierzchni. Zewnętrzna warstwa izolacyjna chroni operatorów instalacji przed poważnymi poparzeniami. Poprawia także retencję energii, zatrzymując wewnętrzne ciepło uwięzione w naczyniu.

Układy mieszania i napędu

Umiejscowienie mieszadła ma istotne znaczenie przy projektowaniu obiektu. Mieszalniki z napędem od dołu oszczędzają cenną przestrzeń nad głową w pomieszczeniach o niskim suficie. Mieszalniki napędzane od góry upraszczają mechanikę dolnego zaworu wylotowego. Większość jednostek przemysłowych posiada ostrza zgarniające przymocowane do głównej kotwy. Ostrza te wycierają wewnętrzne ściany w sposób ciągły. Zapobiegają przypalaniu się gęstej masy żelatynowej na gorących metalowych powierzchniach. Przemienniki częstotliwości (VFD) napędzają te wytrzymałe silniki. Przetwornice VFD skutecznie zarządzają zmianami lepkości. Gdy żelatyna się topi, gęstnieje. Możesz dynamicznie regulować prędkość obrotową, aby dopasować ją do aktualnego oporu płynu.

Płozy obróbcze kontra samodzielne czołgi

Możesz wybrać pojedyncze, samodzielne zbiorniki lub w pełni zintegrowane płozy technologiczne. Zbiorniki wolnostojące wymagają oddzielnych przyłączy mediów obiektowych. Wymagają niestandardowej instalacji rurowej i skomplikowanego okablowania na miejscu. Natomiast montowane na płozach jednostki systemu przygotowania żelatyny są dostarczane całkowicie wstępnie zmontowane. Obejmują one wstępnie orurowane pompy próżniowe na pojedynczej metalowej ramie. Wyposażone są w zintegrowane wymienniki ciepła i scentralizowane panele sterowania z ekranem dotykowym. Płozy drastycznie skracają czas instalacji. Oferują niezawodne rozwiązanie typu plug-and-play dla zapracowanych zakładów farmaceutycznych.

Kluczowe kryteria oceny sprzętu do przetwarzania softgelu

Dopasowanie pojemności i przepustowości

Należy dokładnie obliczyć niezbędną objętość naczynia. Dopasuj pojemność zbiornika do ciągłego natężenia przepływu linii kapsułkowania. Nie kupuj zbyt dużego zbiornika do małej maszyny. W oczekiwaniu na użycie żelatyna może ulec rozkładowi termicznemu. I odwrotnie, zbyt mały zbiornik powoduje głodzenie linii produkcyjnej.

Precyzja kontroli temperatury

Dokładnie oceń konkurencyjne systemy grzewcze. Elektryczne elementy grzejne oferują prostotę i kompaktowe wymiary. Para zakładowa zapewnia znacznie szybsze przekazywanie ciepła w przypadku większych objętości. Dokładność regulatorów temperatury PID nie podlega negocjacjom. Ciasne pasma temperatur zapobiegają przegrzaniu i degradacji białek. Bardzo dokładne czujniki temperatury PT100 powinny monitorować zarówno płyn w płaszczu, jak i wewnętrzną masę produktu.

Standardy materiałowe i zgodności

Ścisła zgodność z przepisami wpływa na wybór sprzętu w tej branży. Należy używać wyłącznie materiałów kontaktowych zatwierdzonych przez FDA. Wykończenia wewnętrzne wymagają rygorystycznego polerowania mechanicznego. Wartość Ra poniżej 0,4 µm jest standardem branżowym. Gładkie powierzchnie wewnętrzne zapobiegają zanieczyszczeniu krzyżowemu pomiędzy różnymi partiami produktów. Ścisłe przestrzeganie standardów cGMP chroni Twoją licencję produkcyjną podczas audytów zewnętrznych. Zawsze sprawdzaj jakość spawania. Słabe spoiny są siedliskiem niebezpiecznego rozwoju bakterii.

Elastyczność formuły

Wymagania rynku i receptury stale się zmieniają. Dzisiaj możesz podać tradycyjną żelatynę wołową lub wieprzową. Jutro być może będziesz musiał przetworzyć wegańskie alternatywy pochodzenia roślinnego. Mieszanki skrobi z tapioki i karagenu stwarzają ogromne wyzwania związane z wysoką lepkością. Do pełnego uwodnienia wymagają znacznie wyższych temperatur topnienia. Aby obsługiwać preparaty wegańskie, upewnij się, że Twój sprzęt posiada:

1. Ulepszone silniki o wysokim momencie obrotowym, zdolne do przepychania gęstych mas skrobi.

2. Wytrzymałe ostrza do skrobania zaprojektowane tak, aby wytrzymywały intensywne obciążenia mechaniczne.

3. Płaszcze grzewcze przystosowane do podwyższonych zakresów temperatur znacznie przekraczających standardowe wymagania dotyczące żelatyny.

Typowe wąskie gardła w produkcji i ryzyko związane z wdrożeniem

Niecałkowite odpowietrzenie i mikropęcherzyki

Słabe systemy próżniowe powodują poważne problemy produkcyjne. Przyspieszone cykle topienia pozostawiają resztki powietrza w płynie. Te mikropęcherzyki prowadzą do porowatych, słabych otoczek kapsułek. Z końcowych kapsułek żelowych często wyciekają składniki aktywne podczas fazy suszenia w suszarce bębnowej. Należy poczekać, aż próżnia osiągnie absolutną stabilizację. Częsta konserwacja oleju pompy próżniowej i pierścieni uszczelniających zapobiega nieoczekiwanym spadkom ciśnienia.

Niespójności lepkości

Nierównomierne ogrzewanie płaszcza powoduje poważne niespójności lepkości. Nieodpowiednie lub powolne mieszanie powoduje, że masa jest niezmieszana. W niektórych przypadkach żelatyna staje się zbyt gęsta, aby mogła przejść przez rury instalacji. Czasami robi się zbyt cienka, aby uformować odpowiednią wstęgę na bębnach odlewniczych. Obydwa scenariusze powodują natychmiastowe zatrzymanie linii produkcyjnych. Można tego uniknąć stosując kalibrowane wiskozymetry i ściśle określone receptury termiczne.

Przestój w czyszczeniu i wymianie

Przestoje związane z przezbrojeniem obniżają rentowność operacyjną. W starszych systemach ręcznych brakuje zintegrowanej funkcji CIP (Clean-in-Place). Ręczne czyszczenie marnuje godziny cennej pracy. Zmiana różnych barwników lub aktywnych składników farmaceutycznych (API) wiąże się z ogromnymi przestojami operacyjnymi. Nowoczesne systemy SIP (Sterilize-in-Place) automatyzują całą tę czynność. Wysokociśnieniowe kulki natryskowe zapewniają dokładne odkażanie każdego wewnętrznego narożnika.

Wąskie gardła transferowe

Spadki temperatury niszczą doskonale przygotowaną żelatynę. Przenoszenie masy z głównego topielnika do podgrzewanych zbiorników serwisowych stwarza poważne ryzyko. Jeśli rury przesyłowe nie są izolowane termicznie, masa szybko się ochładza. Schłodzona żelatyna twardnieje i zatyka zawory przelewowe. Ostatecznie powoduje to głodzenie maszyny kapsułkującej. Zawsze używaj węży przesyłowych zasilanych ciepłem. Przed rozpoczęciem transferu masy należy upewnić się, że zbiorniki odbiorcze są wstępnie podgrzane.

Krótka lista systemu przygotowania żelatyny: kolejne kroki

Zdefiniuj ograniczenia obiektu

Najpierw zaplanuj dostępną powierzchnię produkcyjną. Zmierz dokładną wysokość sufitu. Do demontażu wału mieszadła podczas głębokiej konserwacji potrzebny jest odpowiedni prześwit pionowy. Sprawdź kompleksowo dostępne media w obiekcie. Sprawdź natężenie przepływu wody lodowej. Upewnij się, że masz odpowiednie ciśnienie pary i wystarczającą obciążalność elektryczną, aby jednocześnie zasilać wiele silników o wysokim momencie obrotowym.

Oceń dokumentację dostawcy

Dokumentacja potwierdza jakość produkcji. Nalegaj na kompleksowe pakiety obrotu od swojego dostawcy sprzętu. Zapotrzebowanie na raporty z testów materiałów (MTR) dla wszystkich komponentów ze stali nierdzewnej. Dokładnie przejrzyj dzienniki spawania orbitalnego. Wymagaj rygorystycznych protokołów walidacji IQ/OQ/PQ przed wysyłką. Te najważniejsze dokumenty gwarantują sprawne audyty regulacyjne i weryfikują działanie systemu pod kątem specyfikacji projektowych.

Poproś o dowód koncepcji

Złożone receptury wymagają testów w świecie rzeczywistym. Nowatorskie przepisy wegańskie często zachowują się nieprzewidywalnie pod wpływem stresu termicznego. Wymagaj fabrycznego testu odbiorczego (FAT) w zakładzie producenta. Przeprowadź test, korzystając z określonych, zastrzeżonych parametrów receptury. Udany fizyczny dowód koncepcji potwierdza dokonane wybory inżynieryjne. Eliminuje ryzyko wykrycia podstawowych problemów z lepkością po instalacji sprzętu.

Wniosek

Proces topienia decyduje o ogólnym sukcesie produkcyjnym. Maszyny te działają w wysoce kontrolowanych środowiskach termicznych i próżniowych. Stanowią absolutny szkielet jakości softgel. Aby usprawnić swoje działania, wykonaj następujące konkretne kroki:

• Natychmiast przeprowadź audyt bieżącego wskaźnika odrzuceń partii, aby zidentyfikować błędy w przetwarzaniu receptur.

• Zidentyfikuj, czy uwięzione mikropęcherzyki lub problemy z lepkością powodują największe straty materiału.

• Oceń, czy przejście na w pełni zautomatyzowane systemy skidowe uzasadnia optymalizację procesu.

• Przejdź na zbiorniki obsługujące CIP, aby odzyskać utracone godziny przezbrojeń i zwiększyć przepustowość.

Często zadawane pytania

P: Jaka jest różnica między zbiornikiem do topienia żelatyny a zbiornikiem serwisowym żelatyny?

Odp.: Topielniki służą do mieszania, podgrzewania i odpowietrzania surowców. Wykonują ciężkie miksowanie. Zbiorniki serwisowe lub zbiorniki przeładunkowe to mniejsze, ogrzewane naczynia. Utrzymują istniejącą temperaturę i w sposób ciągły zasilają maszynę kapsułkującą. Zbiorniki serwisowe nie topią surowego proszku.

P: Jak długo trwa typowy cykl topienia żelatyny?

Odp.: W zależności od objętości, receptury i metody ogrzewania pełny cykl trwa zwykle od 1,5 do 3 godzin. Czas ten obejmuje początkowe uwodnienie, topienie termiczne i końcowe odpowietrzanie próżniowe.

P: Czy standardowe systemy topienia żelatyny mogą przetwarzać wegańskie preparaty w postaci kapsułek żelowych?

Odpowiedź: Często nie. Preparaty wegańskie, takie jak mieszanki skrobi lub karagenu, zazwyczaj wymagają znacznie wyższych temperatur topnienia. Generują znacznie wyższe lepkości. Wymaga to ulepszonych silników o wysokim momencie obrotowym, specjalistycznych konstrukcji mieszadeł i płaszczy grzewczych o wyższej wydajności.
