Jaki sprzęt jest potrzebny do produkcji miękkich kapsułek?

Utworzenie lub skalowanie linii softgel jest procesem kapitałochłonnym. Wymaga precyzyjnej synchronizacji pomiędzy przygotowaniem materiału, kapsułkowaniem i kontrolą środowiska. Producenci stoją przed ogromną presją, aby natychmiast opanować te zmienne. Konfiguracja funkcjonalna wykracza daleko poza główną jednostkę hermetyzującą. Aby zapewnić spójność poszczególnych partii, należy zbudować ściśle zintegrowany system. Od tej integracji zależą wysokie plony i ścisła zgodność z przepisami cGMP. Ignorowanie zasobów pomocniczych często powoduje poważne wąskie gardła w przetwarzaniu. Prowadzi to również do kosztownych strat produktów. Ten przewodnik zawiera szczegółowy opis techniczny wymaganych maszyn. Oceniamy podstawowe kryteria zamówienia wraz z konkretnymi warunkami wstępnymi obiektu niezbędnymi do pomyślnego wdrożenia. Dowiesz się dokładnie, jak zrównoważyć swoje jednostki przetwarzające. Wiedza ta pomaga zmaksymalizować ogólną wydajność operacyjną.

Kluczowe wyniki

• Kompletna linia softgelów wymaga czterech podstawowych modułów wyposażenia: przygotowanie żelatyny/nadzienia, kapsułkowanie, suszenie i kontrola/wykończenie.

• Maszyna do kapsułkowania z matrycą obrotową jest głównym aktywem, ale systemy pomocnicze (kadzie do topienia, suszarki bębnowe) dyktują ogólne wąskie gardła w produkcji.

• Kontrola środowiska (HVAC) jest równie ważna jak maszyny; Suszenie softgelu wymaga ścisłych parametrów temperatury i wilgotności względnej (RH).

• Ocena zamówień musi priorytetowo traktować czas zmiany oprzyrządowania, dokładność dawki i integrację cGMP w stosunku do surowych teoretycznych prędkości wyjściowych.

1. Podstawowe moduły kompletnego systemu produkcji kapsułek

Zakup samodzielnej maszyny do kapsułkowania często prowadzi do powstania ogromnych wąskich gardeł w przetwarzaniu. Nie można go efektywnie obsługiwać bez dopasowania wydajności pomocniczych. Niedopasowany sprzęt bezpośrednio powoduje poważne straty produktu. Kupujący muszą postrzegać halę produkcyjną jako ciągły ekosystem. Każdy etap zależy w dużym stopniu od wyników poprzedniego kroku. Jeśli wydajność suszenia nie jest w stanie wytrzymać prędkości kapsułkowania, działanie nieuchronnie zostaje zatrzymane. Aby odnieść sukces , potrzebujesz w pełni zsynchronizowanego systemu produkcji kapsułek .

Funkcjonalny ekosystem produkcyjny działa w czterech odrębnych fazach. Podział procesu na konkretne moduły pomaga menedżerom wcześnie zidentyfikować potencjalne punkty awarii.

1. Moduł 1: Przygotowanie. Systemy te topią żelatynę i mieszają aktywny materiał wypełniający. Wypełnienie może mieć postać cieczy, zawiesiny lub pasty.

2. Moduł 2: Hermetyzacja. To jest podstawowy mechanizm. Wstążka żelowa i materiał wypełniający zbiegają się tutaj, tworząc rzeczywistą kapsułkę.

3. Moduł 3: Suszenie. Wiąże się to z wieloetapowym procesem usuwania wilgoci. Wykorzystuje zarówno dynamiczne przewracanie się, jak i statyczne odpoczywanie tacy.

4. Moduł 4: Wykończenie i kontrola. Te końcowe systemy czyszczą, sortują i weryfikują jakość. Zapewniają, że kapsułki spełniają standardy przed pakowaniem zbiorczym.

Brak odpowiednich inwestycji w Moduł 1 lub Moduł 3 sparaliżuje Moduł 2. Operatorzy muszą wyrównać przepustowość we wszystkich czterech modułach.

2. Przygotowanie żelatyny i nadzienia: niezbędne maszyny pomocnicze

Faza przygotowania określa ostateczną jakość otoczki kapsułki i jej zawartości. Obydwa elementy należy dokładnie przygotować, zanim trafią do maszyny hermetyzującej. Nierówna lepkość żelatyny lub źle wymieszane składniki aktywne zniszczą całą partię.

Zbiorniki do topienia żelatyny

Jednostki te pełnią wysoce wyspecjalizowaną funkcję. Są to zbiorniki ze stali nierdzewnej z płaszczem, przystosowane do próżni. Operatorzy używają ich do mieszania żelatyny w proszku, oczyszczonej wody i plastyfikatorów, takich jak gliceryna. Konstrukcja z płaszczem umożliwia cyrkulację gorącej wody i równomierne stopienie mieszaniny.

Podczas oceny tych czołgów należy zwrócić uwagę na kilka kluczowych specyfikacji. Jednolitość ogrzewania nie podlega negocjacjom. Zimne plamy tworzą grudki w masie żelowej. Potrzebujesz także dużej wydajności podciśnienia. Systemy próżniowe wykonują kluczowe odpowietrzanie. Usuwają z mieszaniny mikroskopijne pęcherzyki powietrza. Pęcherzyki powodują słabe punkty i nieszczelności końcowej otoczki kapsułki. Na koniec przeanalizuj konstrukcję mieszadła. Musi dokładnie zeskrobać ściany zbiornika, aby zapobiec gromadzeniu się materiału.

Systemy przygotowania materiału wypełniającego

Aby przygotować aktywne składniki farmaceutyczne (API) lub nutraceutyki, potrzebujesz specjalistycznego sprzętu do przetwarzania. Konkretne maszyny zależą całkowicie od receptury.

• Homogenizatory liniowe: Płynnie mieszają płyny na bazie oleju.

• Mieszalniki szybkotnące: Te maszyny skutecznie radzą sobie z grubszymi, bardziej złożonymi recepturami.

• Młynki koloidalne: są absolutnie niezbędne do wypełniania zawiesin. Mielą cząstki stałe do rozmiarów mikroskopijnych. Duże cząstki będą blokować delikatne igły do ​​wstrzykiwań podczas kapsułkowania.

Inwestycja w wysokiej jakości systemy mieszania pozwala uniknąć kosztownych przestojów. Prawidłowo zmielone zawiesiny płynnie przepływają przez maszynerię nutraceutyczną.

Przechowywanie i transfer termiczny

Przenoszenie przygotowanej masy żelowej stanowi kolejne wyzwanie logistyczne. Podczas przenoszenia należy zachować optymalną lepkość. Podgrzewane rury przesyłowe zapobiegają przedwczesnemu stwardnieniu żelatyny. Mobilne zbiorniki retencyjne stanowią istotną strefę buforową. Przechowują gotową do użycia masę żelową w ściśle określonych temperaturach. Zbiorniki te znajdują się obok głównego enkapsulatora, zapewniając stałe i nieprzerwane dostawy.

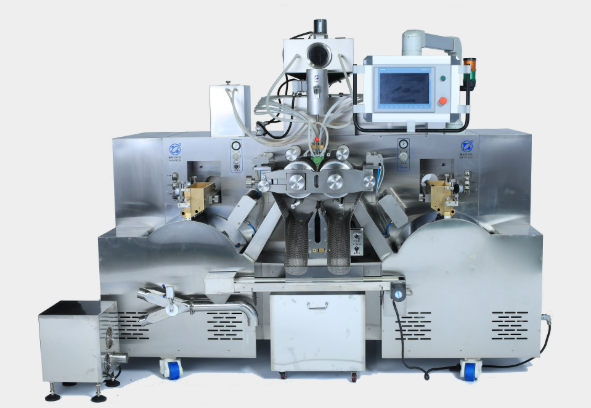

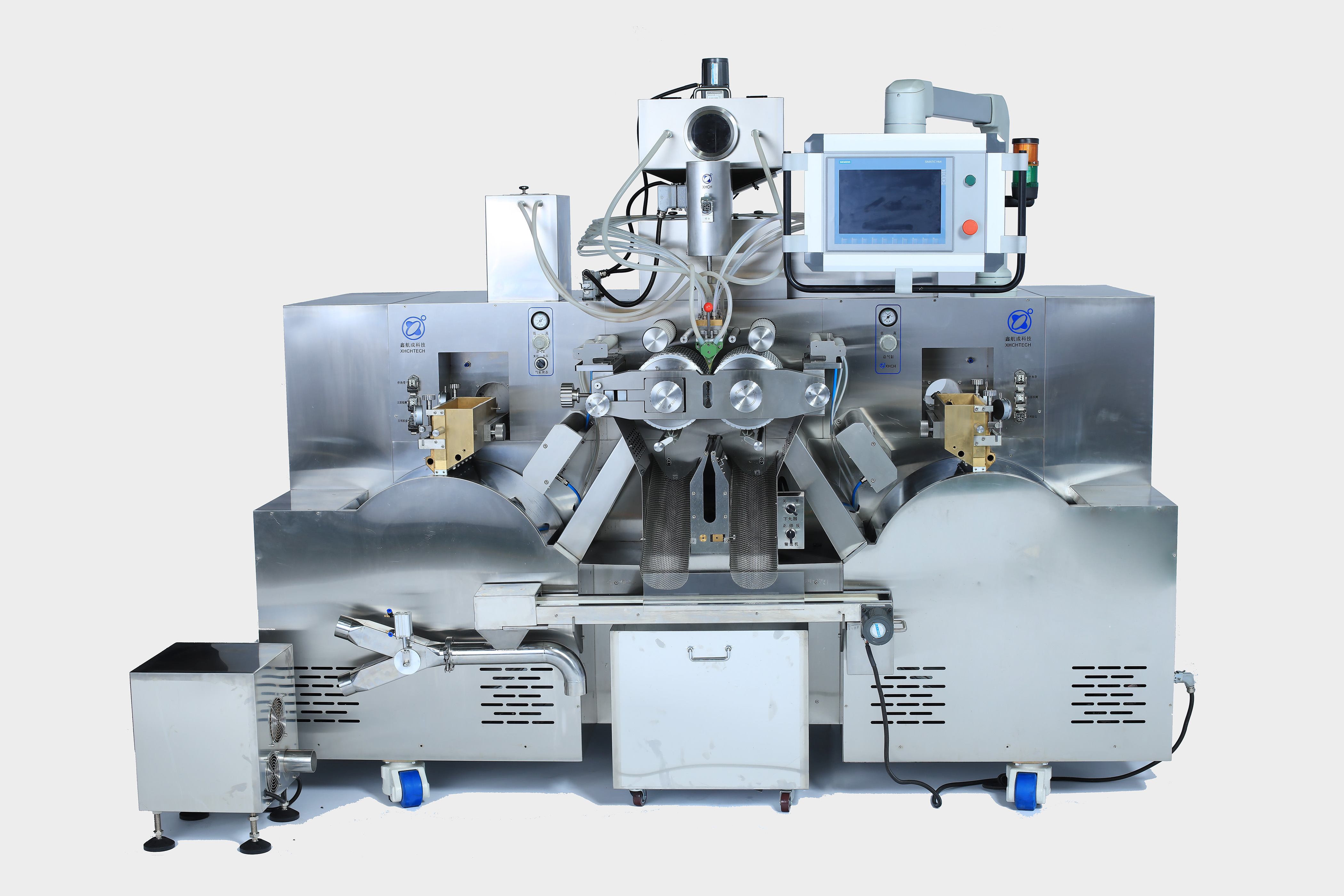

3. Serce produkcji: sprzęt do produkcji softgelów (proces matrycy obrotowej)

Proces matrycy obrotowej stanowi centralny punkt całej operacji. Ta maszyna fizycznie łączy otoczkę i składniki aktywne. Zamienia ciepłą masę żelatynową w dwie płaskie wstążki. Maszyna podaje te taśmy przez przeciwbieżne walce matrycowe. Jednocześnie pompa wyporowa wtryskuje aktywny materiał wypełniający bezpośrednio pomiędzy wstęgi. Nacisk rolek matrycy natychmiast przecina i uszczelnia kapsułkę.

Kluczowe elementy do oceny

Wybierając sprzęt do produkcji softgelów , należy ocenić konkretne elementy mechaniczne . Nie patrz po prostu na teoretyczne prędkości wyjściowe.

• Pompa leku: To urządzenie reguluje dokładność dawki. Musi posiadać możliwość mikroregulacji. Precyzyjne pompy zapobiegają kosztownemu rozdawnictwu API. Zapobiegają także niebezpiecznemu przedawkowaniu.

• Oprzyrządowanie (rolki i kliny matrycowe): To oprzyrządowanie określa kształt i rozmiar kapsułki. Gwarantuje także integralność uszczelnienia. Źle obrobione rolki matrycy powodują wycieki i zniekształcenia produktów.

• Skrzynie rozprowadzające i bębny chłodzące: Skrzynia rozprowadzająca określa grubość taśmy. Bęben chłodzący inicjuje proces wstępnego utwardzania. Jeśli temperatura bębna ulega wahaniom, taśma staje się albo zbyt krucha, albo zbyt lepka.

Integracja automatyki i HMI

Nowoczesna produkcja wymaga solidnej automatyzacji. Operatorzy nie mogą polegać wyłącznie na ręcznych ustawieniach pokrętła. Wysokiej klasy systemy wyposażone są w ekrany dotykowe oparte na sterownikach PLC. Umożliwiają bezproblemowe zarządzanie recepturami. Operatorzy mogą zapisywać określone parametry dla różnych produktów. Zautomatyzowana regulacja grubości taśmy znacznie zmniejsza ryzyko wystąpienia błędu ludzkiego. Co więcej, Twój sprzęt farmaceutyczny musi zawierać bezpieczne ścieżki audytu. Zgodność z częścią 11 21 CFR jest obowiązkowa w przypadku regulowanej produkcji medycznej. Oprogramowanie to rejestruje każdą regulację dokonaną przez dowolnego operatora.

4. Faza suszenia: suszarki bębnowe i tunele do utwardzania

Suszenie stanowi najdłuższą fazę produkcji softgelu. Jest to prawie zawsze najczęstsze wąskie gardło obiektu. Planiści obiektu często nie doceniają wymagań przestrzennych na tym etapie. Prawidłowe utwardzanie wymaga dużej ilości czasu, przestrzeni i ściśle kontrolowanych warunków atmosferycznych.

Proces usuwania wilgoci dzielimy na dwa odrębne etapy.

Porównanie faz suszenia Softgel

Suszenie podstawowe (suszarki bębnowe)

Kapsułki po wyjściu z rolek matrycowych natychmiast wpadają do suszarek bębnowych. Te obrotowe kosze wychwytują miękkie i delikatne kapsułki. Obracanie szybko usuwa wilgoć z powierzchni. Eliminuje około 20% do 30% całkowitej zawartości wody. Ta faza nadaje kapsułce trwały kształt. Oceniając suszarki bębnowe, szukaj napędów o zmiennej prędkości. Chcesz również, aby wewnątrz koszy znajdowały się powłoki zapobiegające przywieraniu. Zintegrowane dmuchawy pomagają skutecznie rozprowadzać suche powietrze po kapsułach.

Suszenie wtórne (tunele/tace suszące)

Po przewróceniu pracownicy przenoszą kapsułki na specjalistyczne płytkie tace. Układają te tace na mobilnych wózkach. Wózki wjeżdżają do dedykowanych tuneli suszących. Stanowi to suszenie statyczne. Kapsułki pozostają tutaj przez 24 do 72 godzin, w zależności od preparatu.

Ta faza wymaga rygorystycznej kontroli wymagań dotyczących obiektu. Potrzebujesz ściśle kontrolowanych pomieszczeń czystych do wtórnego suszenia. System HVAC musi utrzymywać temperaturę dokładnie w przedziale 20–24°C. Wilgotność względna (RH) musi pozostać zablokowana na poziomie około 20%. Wszelkie odchylenia w wilgotności względnej zniszczą partię. Jeśli wilgotność wzrośnie, kapsułki stopią się. Jeśli spadnie zbyt nisko, pękną.

5. Sprzęt wykończeniowy: sortowanie, czyszczenie i kontrola

Kapsułki nie są gotowe do pakowania po opuszczeniu tunelu suszącego. Wymagają kilku etapów wykończeniowych, aby zapewnić bezpieczeństwo i estetykę. W procesie kapsułkowania do smarowania wstęg żelowych wykorzystuje się olej mineralny klasy spożywczej. Olej ten pozostaje na wysuszonych kapsułkach. Sprawia, że ​​wyglądają na mętne i sprawiają wrażenie tłustych.

Maszyny do polerowania/czyszczenia kapsułek

Maszyny polerskie skutecznie usuwają pozostałości oleju mineralnego. W niektórych maszynach w obracającym się bębnie znajdują się chłonne ściereczki. Inni używają nieszkodliwych rozpuszczalników do mycia powierzchni zewnętrznych. Czyste kapsułki wyglądają błyszcząco i łatwo mieszczą się w blistrach lub butelkach. Pominięcie tego kroku prowadzi do odrzucenia partii i niezadowolenia konsumentów.

Maszyny kontrolne

Kontrola jakości jest krokiem obowiązkowym. Należy usunąć wszelkie wadliwe jednostki.

• Kontrola ręczna: Pracownicy rozprowadzają kapsułki po oświetlonych kasetonach. Ręcznie wybierają bąbelki, przecieki lub podwójne kapsułki. Metoda ta jest powolna i podatna na zmęczenie oczu.

• Zautomatyzowane sortowanie optyczne: wiele obiektów przechodzi na systemy zautomatyzowane. Szybkie kamery skanują każdą pojedynczą kapsułę. Oprogramowanie wykrywa mikroskopijne deformacje. Natychmiast wyrzuca uszkodzone jednostki za pomocą ukierunkowanych impulsów sprężonego powietrza.

Mierniki i równiarki

Na koniec partia przechodzi przez sortowniki mechaniczne. Osoby zajmujące się kalibracją odrzucają kapsułki, które wykraczają poza dopuszczalne tolerancje wymiarowe. Jeśli kapsułka będzie za gruba lub za cienka, później zablokuje automatyczne linie rozlewnicze. Sortowniki gwarantują jednolite wymiary fizyczne w całym cyklu produkcyjnym.

6. Pozyskiwanie maszyn nutraceutycznych: kryteria oceny i krótkiej listy

Zamawianie sprzętu do produkcji kapsułek miękkich wiąże się z rygorystyczną weryfikacją. Nie można po prostu zamówić maszyny z katalogu. Należy ocenić, jak maszyny pasują do konkretnej rzeczywistości operacyjnej.

Skalowalność a powierzchnia

Musisz dopasować wydajność maszyny do dostępnej powierzchni pomieszczenia czystego. Maszyny o dużej prędkości produkują dziesiątki tysięcy kapsułek na godzinę. Wymagają jednak wykładniczo większych powierzchni suszenia. Jeśli kupisz masywny enkapsulator, ale brakuje Ci miejsca na tacy, maszyna będzie stać bezczynnie. Zanim spojrzysz na liczby wyjściowe, oblicz swoje całkowite ograniczenia przestrzenne.

Wydajność zmiany

Producenci kontraktowi często zmieniają produkty. Efektywność wymiany decyduje o rentowności. Oceń czas potrzebny na wymianę rzutów kostką. Oblicz, ile czasu zajmuje czyszczenie pompy leku. Zwróć szczególną uwagę na projekty komponentów „beznarzędziowe”. Systemy montowane bez kluczy oszczędzają godziny pracy w każdym tygodniu.

Kompatybilność materiałowa

Branża szybko wykracza poza tradycyjną żelatynę zwierzęcą. Wiele marek żąda wegetariańskich alternatyw. Materiały takie jak tapioka lub karagen na bazie wodorostów działają przy bardzo różnych lepkościach. Wymagają znacznie wyższych temperatur topnienia. Twój sprzęt musi obsługiwać te żele na bazie roślin. Poszukaj specjalistycznych skrzynek do smarowania i zmodyfikowanych systemów grzewczych, aby dostosować się do receptur wegańskich.

Wsparcie dostawcy i FAT

Priorytetowo traktuj dostawców oferujących kompleksowe struktury wsparcia. Poproś o solidną dokumentację IQ/OQ (kwalifikacja instalacyjna i operacyjna). Dokumentacja ta potwierdza, że ​​maszyna działa zgodnie z reklamą. Upewnij się, że sprzedawca gwarantuje lokalną dostępność części zamiennych. Na koniec nalegaj na dokładny protokół fabrycznego testu odbiorczego (FAT). Powinieneś przetestować maszynę na rzeczywistych surowcach, zanim opuści ona zakład dostawcy.

Wniosek

Pomyślne wprowadzenie na rynek linii kapsułek żelowych wymaga holistycznego podejścia do zakupów. Należy zrównoważyć możliwości podstawowej maszyny kapsułkującej z infrastrukturą pomocniczą. Wydajność zbiorników do topienia i tuneli suszących musi być idealnie dopasowana do wydajności enkapsulatora.

Zanim zwrócisz się o wycenę, przeprowadź kompleksowy audyt swojego obiektu. Sprawdź dokładnie swoje możliwości w zakresie HVAC. Zmierz swoje ograniczenia przestrzenne, aby mieć pewność, że wózki będą mogły się swobodnie poruszać. Kiedy już zrozumiesz swoje fizyczne ograniczenia, udokumentuj swoje potrzeby.

Twoim następnym krokiem jest opracowanie kompleksowej specyfikacji wymagań użytkownika (URS). W tym dokumencie szczegółowo opisz swoje konkretne materiały wypełniające. Podaj dokładną docelową wydajność i konkretne wymagania dotyczące zgodności. Przedstaw ten URS producentom sprzętu. To szczegółowe podejście gwarantuje bardzo dokładne i praktyczne odpowiedzi na zapytania ofertowe.

Często zadawane pytania

P: Ile miejsca na podłodze wymaga standardowa linia do produkcji softgelów?

Odp.: Standardowa linia produkcyjna zwykle wymaga powierzchni od 1000 do 2500 stóp kwadratowych. Rzeczywista maszyna do kapsułkowania ma stosunkowo niewielką powierzchnię. Jednakże wtórne tunele suszące wymagają ogromnej przestrzeni. Infrastruktura suszarnicza zazwyczaj wymaga od dwóch do trzech razy większej powierzchni niż podstawowe maszyny do przetwarzania.

P: Czy ten sam sprzęt może produkować zarówno kapsułki żelatynowe, jak i wegańskie?

Odp.: Tak, ale wymaga to określonych modyfikacji sprzętowych. Materiały wegańskie działają w wyższych temperaturach i przy większej lepkości. Będziesz potrzebował ulepszonych elementów grzejnych w rurach przesyłowych. Potrzebujesz także specjalistycznych pudełek do rozprowadzania, zaprojektowanych specjalnie do płynnego wytłaczania gęstych żeli na bazie roślin.

P: Jaki jest typowy czas realizacji kompletnego systemu produkcji kapsułek?

Odp.: Terminy B2B zazwyczaj wahają się od 3 do 6 miesięcy. Czas realizacji zależy w dużej mierze od wymaganego poziomu dostosowania. Dodanie zaawansowanej automatyzacji lub specjalistycznych modyfikacji wegańskich wydłuża czas produkcji. Dokładne testy odbiorowe w fabryce (FAT) również wydłużają ostateczny harmonogram dostaw o kilka tygodni.

P: Jakie narzędzia są wymagane do uruchomienia sprzętu do produkcji softgelów?

Odp.: Linie Softgel wymagają solidnych narzędzi przemysłowych. Potrzebujesz niezawodnego, trójfazowego zasilania elektrycznego. Aby regulować pracę bębnów chłodzących, należy zainstalować komercyjny system wody lodowej. Maszyna wymaga również czystego, wolnego od oleju sprężonego powietrza. Wreszcie potrzebujesz wyspecjalizowanej jednostki HVAC, która jest w stanie utrzymać środowisko o ściśle określonej niskiej wilgotności.
